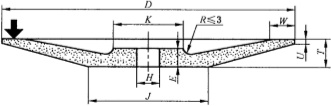

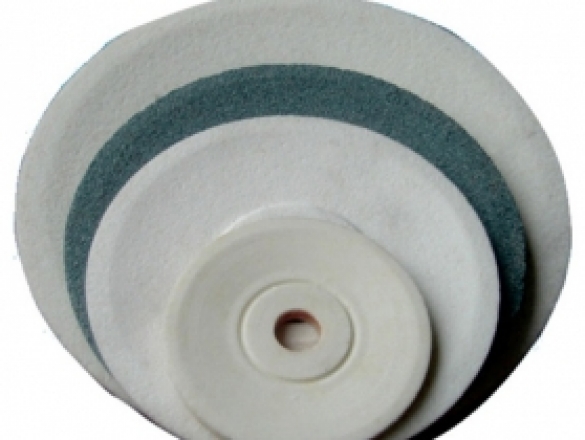

9.2 形狀及尺寸標記: 碟形砂輪12a型
D/J×T/U×H-W×E
9.3 尺寸范圍
|
D |
T |
H |
K |
J |
W |
U |
E |
|
75 |
8 |
13 |
30 |
30 |
4 |
2 |
5 |
|
100 |
10 |
20 |
40 |
40 |
6 |
2 |
6 |
|
125 |
13 |
32 |
50 |
50 |
6 |
3 |
8 |
|
150 |
16 |
32 |
60 |
60 |
8 |
4 |
10 |
|
200 |
20 |
32 |
80 |
81 |
10 |
4 |
12 |
|
250 |
25 |
32 |
100 |
103 |
13 |
6 |
15 |
|
300 |
20 |
127 |
180 |
181 |
15 |
4 |
13 |
|
350 |
25 |
127 |
180 |
193 |
25 |
4 |
18 |
|
400 |
25 |
127 |
180 |
243 |
25 |
4 |
18 |
|
500 |
32 |
203 |
255 |
291 |
35 |
4 |
27 |
|
600 |
32 |
203 |
255 |
406 |
35 |
6 |
24 |
碟形一號砂輪普通磨具規程
磨具的保管1、使用單位在收到磨具后，應仔細檢查是否有裂紋及其他損傷，并認真對磨具表面有關商標標志是否正確、清晰、齊全。
2、磨具在搬運時應小心輕放，防止震動和碰撞，并禁止在地上滾動。
3、磨具存放時應防止受潮、受凍、室溫不應低于5度。
4、磨具需要擺放時不應過高
砂輪的正確安裝
1、碟形一號砂輪安裝前應仔細檢查砂輪是否有裂紋，并用木錘擊砂輪，聽其是否有啞聲，若發現有裂紋或啞聲嚴禁安裝使用。
2、砂輪安裝前應檢查砂輪表面表示的較高使用線速度是否與磨床主軸轉速相匹配，嚴禁超速使用。
3、在安裝砂輪時，應使用卡盤緊固，兩卡盤外徑尺寸相等，兩卡盤與砂輪端面之間應放上彈性材料制成的厚度為1-1.5mm的石棉墊、橡膠墊或紙墊。并在卡盤圓周圍外部伸露1mm以上。
4、在安裝砂輪前應卡盤端面上的污物，檢查墊圈是否完整、有無折疊等并清理砂輪孔附近表面可能附著的污物及沙粒。
5、砂輪孔徑和機床主軸的配合松緊要適當，過緊容易造成砂輪破裂，縫隙過大易造成不平衡或砂輪破裂。
6、在一主軸上安裝多片砂輪時，砂輪接觸面間不可有支點；兩砂輪之間允許墊有0.8-1mm的彈性墊圈，墊圈直徑大小應和卡盤的墊圈相等。
7、緊固砂輪時，應使用專用手動螺母扳手，嚴禁使用補充夾具或敲打工具，在壓緊螺釘時應按對角順序旋緊，旋緊力要均勻。緊固時應注意螺母或螺釘?shù)乃删o程度，壓緊到足以帶動砂輪而不產生滑動的程度為宜，防止壓緊力過大造成砂輪破損。
8、外徑為150mm及以上砂輪，裝上卡盤后應進行靜平衡，在安裝到磨床上進行修整，修整后應進行再次靜平衡方可使用。
砂輪的使用
1、在開動磨床前，應檢查機床防護裝置及各種動作的復位開關是否調整到位且牢固。
2、使用的防護罩應至少罩住砂輪直徑的一半。
3、砂輪安裝到磨床主軸后，進行空轉，空轉的時間不少于5分鐘。
4、不是專門使用端面工作的砂輪，禁止使用砂輪端面進行磨削。
5、在進行磨削加工時，禁止使用杠桿推壓工件來增加對砂輪的壓力。
6、磨削加工或修整砂輪時，吃刀量要適當，吃刀量過大易造成砂輪破碎或機床的損害。要使用專門的修理工具修整砂輪。
7、在砂輪停止轉動前將冷卻液關閉，以免影響砂輪的平衡性能。
8、禁止使用對磨具結合劑有破壞性的磨削液。
